排水管网和水体的流量和液位测量是行业的痛点、技术难点和关注热点。和同行的线下沟通中，我们发现普遍对流量测量存在某些误区。为了系统的介绍排水管网和水体的流量和液位测量，每周 NIVUS 的微信公众号将分别介绍 1 篇主旨文章、1 篇相关产品简介、1 篇典型案例、1 篇应用拓展和 1 篇有问有答。您有任何的流量和液位测量的难题，请电话、微信或微信公众号留言联系我们。我们将在“有问有答”专栏回答大家关心的问题。

---------------------------

与文丘里槽的测量类似，堰式流量计是一种特殊的结构，可导致介质在堰上游形成坝。从流向射流的过渡发生在堰的溢流区域，因此创建了测量所需的特定水力条件。与文丘里槽相比，堰式流量计的底部没有自由通道。体积测量是通过记录堰上游的溢流高度（液位）来进行的。利用 Q/h 液位-流量关系可以进行流量测量。

1 测量原理

测量原理：在明渠中安装流水堰，水流将被堰板拦住而升高水位，并越过堰板。

在自由流动条件下（自由排放），根据 Giovanni Poleni 公式进行流量测量

(Poleni: Italian, b. Venice, ~1683; d. Padua, Nov., 1761; 物理学家、数学家和古物学家)。

液位-流量公式：

其中，

• μ：溢流系数（取决于堰顶）；

• b：堰宽；

• c：减速比（通常为“1”）；

• g：重力（9.81 m/s²）；

• ho：溢出液位。

2 常用溢流系数

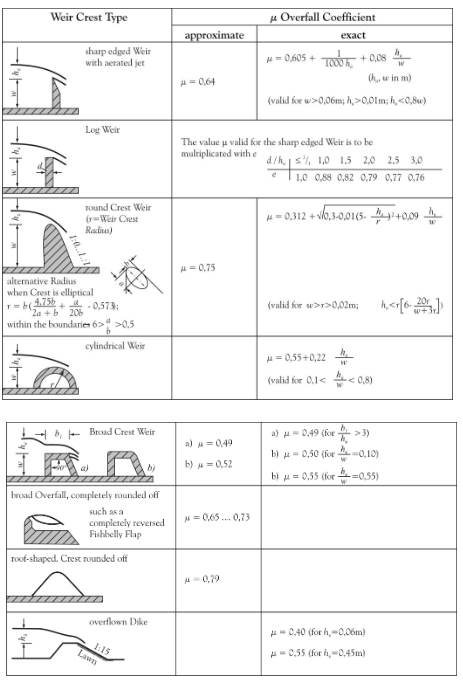

常用溢流系数，如下图。

3 堰的种类

常用的堰式流量计，包括 V 型堰、梯形堰和矩形堰。

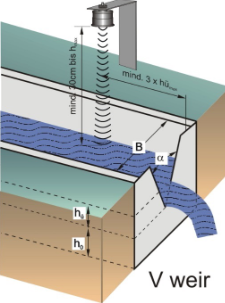

3.1 V 型堰

特点是：

• 用于低流量；

• 对沉积非常敏感；

• 高精度。

3.2 梯形堰

特点是：

• 用于中等流量；

• 对沉淀不太敏感；

• 中等精度。

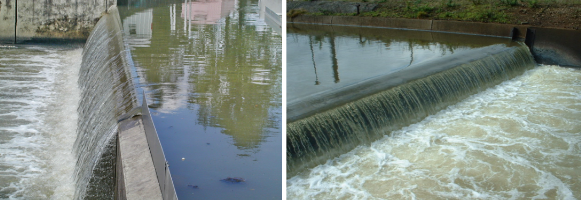

3.3 矩形堰

特点是：

• 对于更高的流量；

• 对沉淀不太敏感；

• 中等精度。

4 适用领域

堰式流量计的适合应用领域如下：

• 明渠；

• 雨水调蓄池的出水；

• CSO 调蓄池的出水计量。

5 应用注意事项

除了验证液位测量系统的零点、测量范围、一般设置和模拟输出调整外，在规划

或检查堰时必须始终特别关注以下几点：

• 无沉淀和污染；

• 溢出边缘准确对齐；

• 定义的测量边缘；

• 测量边缘无水垢；

• 坝墙垂直；

• 无回水；

• 堰无直接事件排放；

• 适当的平直段；

测量点至少为溢流边缘上游最大溢流高度的 3 倍。

6 优势和劣势

优势：

• 良好的再现性；

• 易于验证；

• 大容量可测量；

• 价格低廉、使用简单；

明渠流量测量中被广泛采用。众所周知的测量方法。

缺点：

• 对污染敏感；

• 低精度；

• 低测量动态；

• 仅适用于大流量；

• 受波浪或风的影响大。
