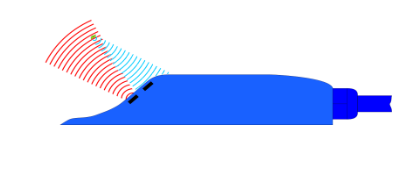

多普勒流量计基于多普勒效应进行流量测量。测量的先决条件是介质中包含有微小颗粒（矿物质或气泡），特别适用于生活污水、工业废水等介质的流体测量。城市地下管网雨污水中都含有一定数量的杂质微小颗粒或气泡，它们以与水体相同的速度移动。

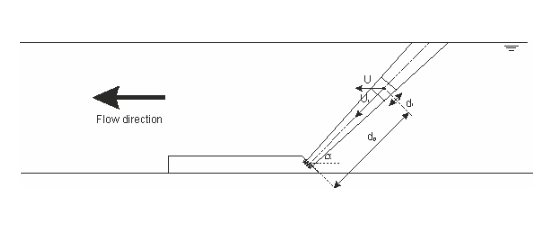

如上图所示，传感器浸入流体/水中（已知声速）并发送频率为f₀的超声波。 接收器（此处为反射器）以与流动相同的速度U移动。发送器只能测量径向速度U_r。反射器检测具有多普勒效应的特定频率反射器特性并且与速度U_r和声速C两者成正比的声音。粒子以多普勒效应的特定频率f₁向发送者反向散射。频率f₁ 对应于 (BS-ISO 15769,2010)：

通过假设流体/水的速度与声速相比较小，可以使用泰勒级数简化上述方程。发送和接收波之间的频率差异与径向速度U_r直接相关。如果速度的垂直分量与水平分量相比可以忽略不计，则径向速度与主速度和传感器与底部之间的角度α成比例。因此，速度U为：

综上所述，多普勒流量计向水中发射连续超声波，超声波遇到水中颗粒后反射；多普勒流量计接收到的反射波的频率将发生变化。多普勒流量计将记录这个频率的变化值，并根据多普勒效应计算出颗粒的运动速度。多普勒流量计具有易于安装等特点。但也有如下的缺点：

• 测量精度受颗粒浓度影响；

• 实际为点流速，而非断面流速；

• 信号穿透深度受奈奎斯特限制影响，通常不建议使用大于DN800的管道中；

• 流速由统计确定最终结果，而非实际测量结果；

• 需要稳定的流场条件；

• 需要定期校正，通过比较测量进行校准。
