1项目背景
某一线城市新城的中心河流，一直为劣五类水质，是国控断面。为了解决此河流的污染问题，将沿河所有的污水排口封堵，只留下雨水排口；同时，在雨水排口做净化措施，但效果不明显。
2发现问题

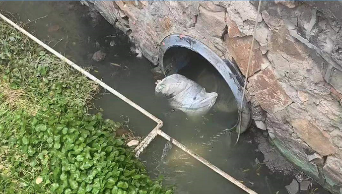

某日晴天，在夜间发现其中一个雨水排口有水流出，而且持续时间比较长。随即用互相关流量计进行监测。
流量计安装地点：雨水排口上游第一个检查井；
安装方式：管道内壁安装；
安装设备型号规格：PCM Pro便携式互相关流量计+POA流速传感器。

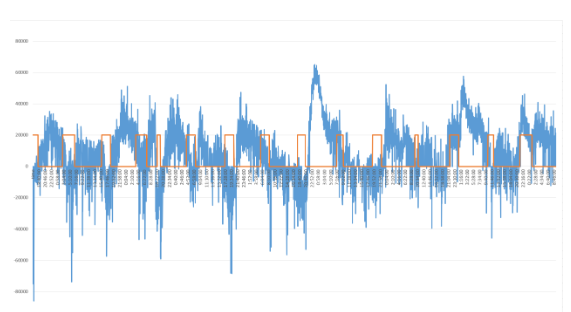

现场实测数据如下图。从中可以分析：
雨水排口有倒灌现象，倒灌的时间与此河道的河闸口启闭时间一致（见红色曲线），判断是由于河闸开启导致河道水位的波动，从而导致雨水排口的倒灌；
每天的21：00左右开始排水，高峰可以持续至凌晨。外排水量为800-1500m3/d；
排水比较规律。
另外，取样检测后，发现排水的COD约为300mg/L，确认是污水。
3 分析问题
此区域为建成的居民区，无工厂，餐饮娱乐单位数量有限，分析判断不应该是偷排。
经过对测量结果的进一步分析，以及当地水务局组织的多次组织例会，最后确认原因是：
该河道两岸的汇水分区的污水，由2个提升泵站分别提升后进入下游污水处理厂；
由于下游管道的直径比较小，这2个提升泵站交替运行；
提升泵站为定期开启，未开启时液位上涨，会溢到雨水管，从而导致溢流污染。
4 解决方案：泵站运行策略的调整
根据上面的分析，我们建议将泵站的运行时间增加2小时，并实时测量雨水排口的流量，以便判断运行策略是否正确。

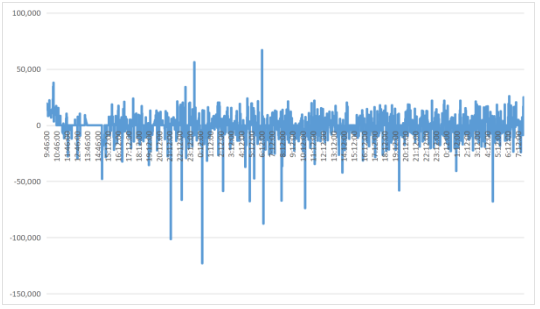

下图是泵站的运行时间增加2小时后的雨水排口流量值的变化。从中可以看到，流量峰值明显被消除。
5 进一步的思考
如果不能找到雨水排口污水溢流的问题，就不能从根本上解决此河道水质不达标的问题；
流量测量是寻找雨水排口污水溢流的利器，但还需要结合其他手段；
需要从排水管网的整个系统角度，解决雨水排口污水溢流的问题。
