排水管网流量和液位测量是行业的痛点、技术难点和关注热点。和同行的线下沟通中,我们发现普遍对流量测量存在某些误区。为了系统的介绍排水管网流量和液位测量,每周NIVUS的微信公众号将分别介绍一篇主旨文章、一篇相关产品简介、一篇典型案例、一篇拓展应用和一篇有问有答。
您有任何的流量和液位测量的难题,请电话、微信或微信公众号留言联系我们。我们将在“有问有答”专栏回答大家关心的问题。
排水管网的液位和流速的波动大、杂质多、有毒有害气体多,导致流量和液位测量的影响因素多。当测量数据发生异常时,需要分析造成数据异常的原因,并提供可能的解决方案。
1 互相关流量计实时显示的16层数据

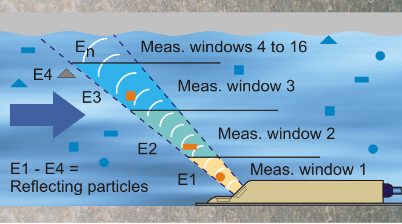

根据历史文章《排水管网流量测量的原理、方法和设备选择》(附链接)和《有问有答:如何选择排水管网流量计》(附链接)。互相关流量计可以过流断面的高度方向测量16层流速,可以获得实时的16层的平均流速的数据,并可以给客户提供实时的16层数据。

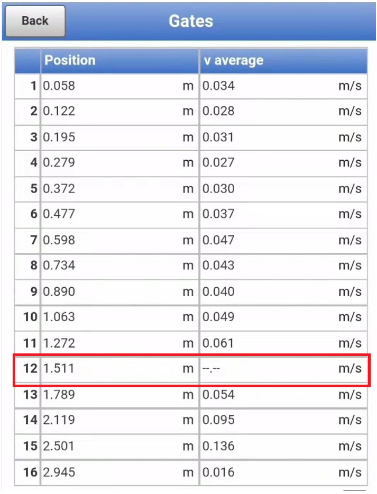

实际使用中,通常会发现显示的16层数据有时未能显示出来,如下图。
这种情况,通常是由于这个高度位置的流体扰动造成的。可能的流体扰动,包括流场波动、异物阻碍造成的旋流和外水入渗等等。
2 识别流体的扰动

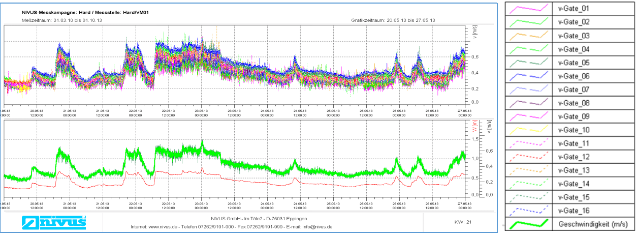

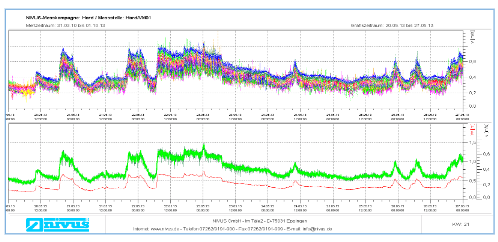

可以根据NIVUS互相关流量计提供实时的16层数据(包括液位和每层流速),绘制如下的图形,在流动横截面的不同层中监测和显示多达16个流速,可以对得到的平均流速进行合理性检查。可以识别流体的扰动。
鉴于排水管网流量和液位测量的复杂性,如果您有测量需求,建议您通过电话、微信或微信公众号直接联系我们。我们将根据您的测量需求和预算范围,选择合适的流量计和安装方式,并可以提供后续的数据分析等增值服务。
我们的观点:不仅要了解产品性能,更重要的看到实际使用的效果。我们欢迎各位朋友联系我们,用互相关流量计进行现场的测量或比对,以便您更深入的了解互相关流量计。
我们非常乐意接受各种挑战,并和全球顶尖的测量和仪表工程师团队一起为您提供持续的技术服务,协助您解决这些难题。
