（通常，满管的水力条件优于同等条件下的非满管的水力条件。满管的流量测量，同样存在一些注意事项。）
通常，满管的水力条件优于同等条件下的非满管的水力条件。满管的流量测量，同样存在一些问题和注意事项。
基于NIVUS五十余年的实践和我们在国内十几个城市的使用心得，本文主要介绍满管时流速传感器安装原则和安装注意事项，供大家参考。
一、满管时的安装原则
满管时，安装流速传感器的总原则是确保一定的平直段长度。
需要根据安装点的情况，选择合适的安装位置和传感器数量。
1.1 安装点前面有弯头
NIVUS建议测量点的雷诺数（Re）小于5000，此时处于层流或过度流状态。根据numerical simulations (Ph.-D. Laurent Solliec, 2013)，测量点的雷诺数与测量点前后平直段的长度有关；在雷诺数过高时，有可能通过安装多个流速传感器的方式，降低流量测量误差。
根据numerical simulations (Ph.-D. Laurent Solliec, 2013)，测量点前平直段长度与流场分布图的关系，见下图。

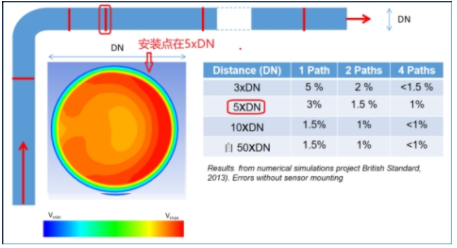

（1）5xDN
在5xDN的位置，有如下发现：
l 管道9点钟方向的扰动比较大；
l 0点钟方向（管顶）的扰动不大；
l 5点钟至7点钟方向的扰动不大。

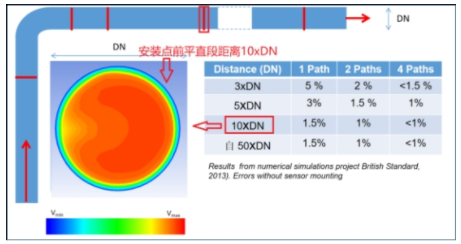

（2）10xDN
在5xDN的位置，
l 管道9点钟方向的扰动有所降低，但仍然有扰动；
l 5点钟至7点钟方向的扰动进一步降低；
l 而0点钟方向（管顶）的扰动不大。

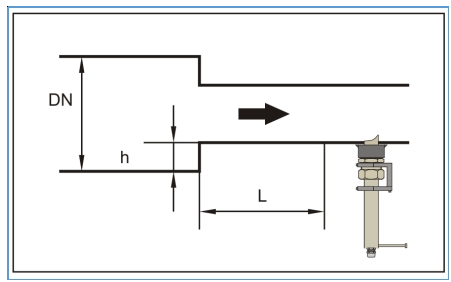

1.2 管道断面尺寸发生变化
拟定安装点前面的管道尺寸发生变化，也会导致传感器安装点的流场扰动。
我们建议的安装位置是：
l H≤管径的5%时， L≥最少3xDN；
l H˃管径的5%时， L≥最少5xDN；
l H≥管径的30%时， L≥最少10xDN；
二、满管时的传感器安装

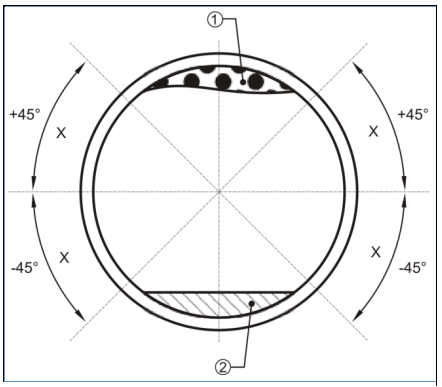

2.1 建议的传感器安装角度
水平安装的管道，为了避免顶部的大气泡和底部的污泥沉积对流量测量的影响，建议选择水平方向的左右45°作为安装区域。
X=推荐的传感器安装位置
1=出现大气泡的风险区域
2=出现污泥沉积的风险区域

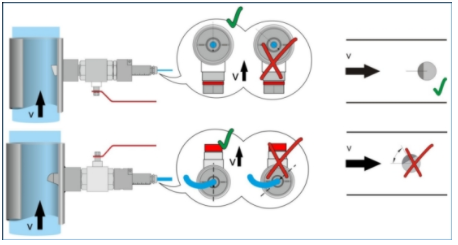

2.2 传感器的安装注意事项
当传感器插入式安装时，需要注意：
l 传感器与管道垂直安装；
l 传感器的插入深度要控制好；
l 传感器的斜面正对来水方向。
1= 不推荐的安装方式：传感器深入管道的深度过大；
2= 不推荐的安装方式：传感器测量窗口未进入管道内；
3= 推荐的安装方式：传感器深入管道内壁约12mm。
X=不推荐安装位置：传感器正对来水方向；
√=推荐测量位置：传感器正对来水方向；
三、满管时的安装注意事项

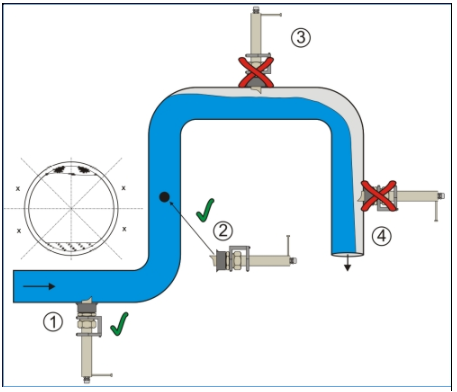

3.1 安装位置的选择
在垂直安装的管道上，不会出现沼泽/空气。在这种情况下，可以为传感器选择任意的安装位置。
只有在满管的情况下才能进行正确和可靠的测量。出于这个原因，不要在落水管或管道的最高点安装测量。
1= 推荐安装位置：几乎所有的水平管段；
2= 垂直管段的推荐安装位置；
3= 不推荐的安装位置：非满管；
4= 不推荐的安装位置：非满管和扰动。

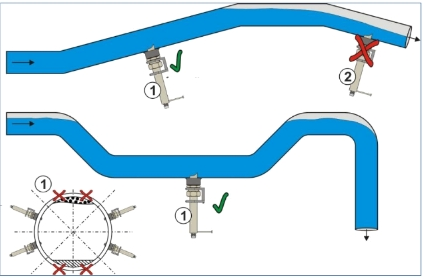

3.2 水平管道安装位置的选择
如果在水平管段中考虑流量测量，我们建议考虑稍微倾斜的部分或倒虹吸管。
其中的传感器安装角度如前所述。
X=不推荐的测量点；
√=推荐测量点；
！=注意传感器的安装角度。

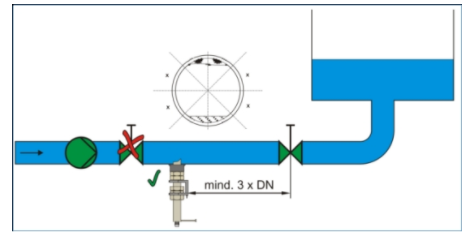

3.3 与截止阀的相互位置关系
截止阀和控制配件应始终安装在流速传感器的下游。
请注意传感器和截止阀的相互位置和传感器安装角度。
三、结论
l 进行安装前，要做好准备各种工作，并准备可以替代的测量点；
l 根据前后平直段长度和水流方向，选择合适的安装位置；
l 5点至7点之间，这个范围受扰动的影响小，受液位波动的影响也小；前提是满足安装条件和判断污泥界面高度；这个是最佳选择。
l 3点钟和9点钟方向，受液位波动的影响小；但要根据来水的扰动方向选择，否则受扰动的影响大；需要现场判断。这个是次优选择；
l 通常情况下，0点钟方向（管顶）的扰动不大，但受液位波动影响，作为次次优选择。
