相信大家都知道,泵站是现代城市中不可或缺的一部分,泵站出水管的流量直接影响泵站的运行情况。目前,泵站出水管的流量测量常用的设备是电磁流量计,由于电磁流量计需要在满管运行的条件下使用,因此通常需要开挖仪表井并做倒虹,人为形成满管条件。

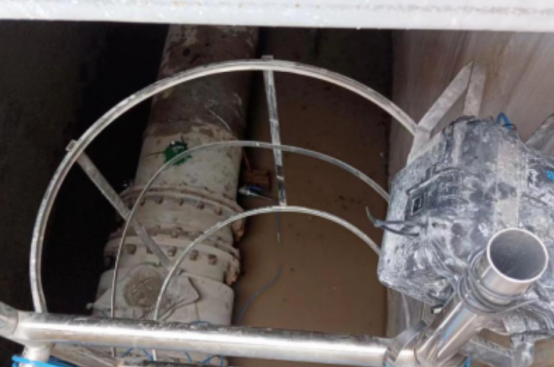

泵站出水管一般是满管、较高流速的运行状态。由于安装环境复杂,出水管很容易出现“带压及非满管”的情况,如下图所示。在这种工况下电磁流量计往往无法获得准确的测量值,甚至当液位低于电磁流量计的电极位置时流量会降至0,而超声波互相关流量计可以解决这个问题。超声波互相关流量计进行泵站“带压及非满管”出口流量测量时,需要解决两个问题:如何确保精准测量流速和液位测量。
以某城市泵站DN600总出水管“带压及非满管”情况下的流量测量为例,该泵站出水管流量测量使用的是插入式超声波互相关流量计。

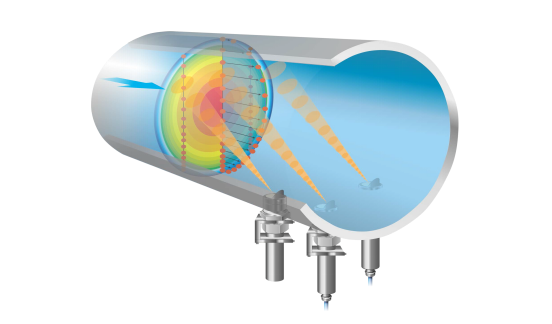

在“带压及非满管”情况下,过流断面平均流速的测量误差较小,可以达到泵站出水管流量测量的高精度测量要求。该流量计在流速<1 m/s情况下,测量误差<测量值的0.5%+5 mm/s;在流速>1 m/s情况下,测量误差<测量值的1%。

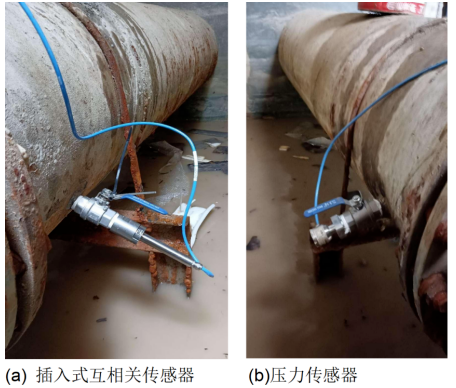

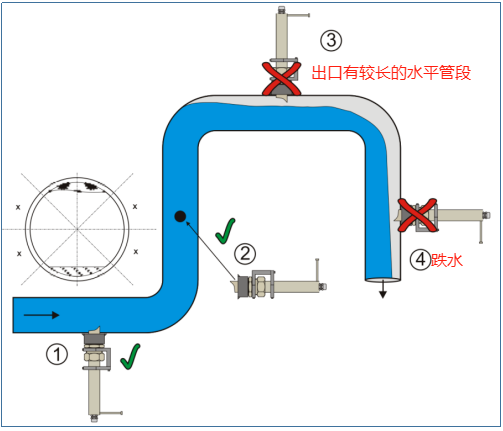

同时,针对在泵站“带压及非满管”情况下的液位测量安装受限的情况下,采用1套1xCSM插入式互相关传感器和1套压力传感器安装到管道的斜下方,同时在管道顶部安装了一个泄压阀,不仅能保障测量精度,还能抵消管道内压力对液位测量的影响。
另外,它的数据可以直接通过4G上传云端,方便泵站出水管流量测量高效收集数据。

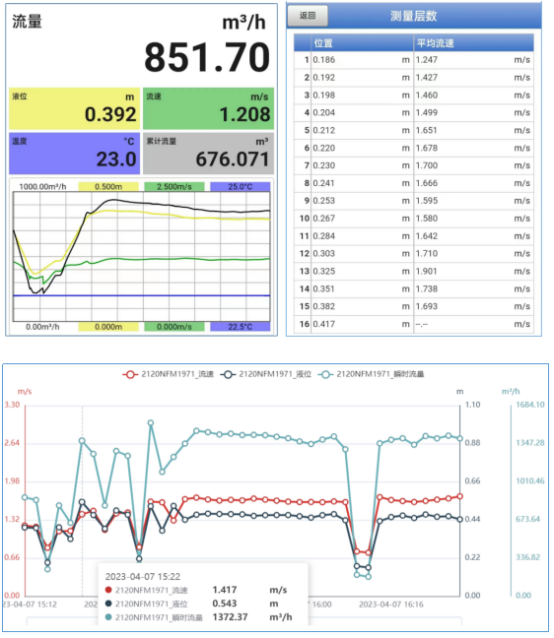

最后,观察实际数据可看出,插入式超声波互相关流量计应用到泵站出水管流量测量,可以做到实时反馈液位和流速变化,且与运行工况相符,解决了电磁流量计在非满管甚至带压非满管的应用场景下无法准确测量的行业难题。
经过持续测量可以看到,在液位非满管波动情况下,可以稳定保持测量流量的精度,在“带压及非满管”情况下能够实时反馈实际数据。
通过这个案例,我们可以看到超声波互相关流量计在泵站出水管的流量测量中发挥了重要作用。他不仅能基于超声波互相关原理进行高精度测量,还能适应复杂的应用环境。相信未来,超声波互相关流量计可以应用到更多领域。
最后,由于排水系统的流量测量比较复杂,所以大家在挑选流量计时要结合具体情况具体分析,如果还有其他不懂的可以和我们交流你的想法~
