排水管网流量和液位测量是行业的痛点、技术难点和关注热点。和同行的线下沟通中，我们发现普遍对流量测量存在某些误区。为了系统的介绍排水管网流量和液位测量，每周NIVUS的微信公众号将分别介绍1篇主旨文章、1篇相关产品简介、1篇典型案例、1篇应用拓展和1篇有问有答。
您有任何的流量和液位测量的难题，请电话、微信或微信公众号留言联系我们。我们将在“有问有答”专栏回答大家关心的问题。
---------------------------
NivuFlow 650符合ISO 6416和IEC 60041标准，专为明渠、非满管/满管以及地表水体的精确流量测量而开发。
为了满足最高精度要求，NivuFlow 650目前可以使用多达4个速度测量路径（8个速度传感器），通过扩展模块可达32个速度测量路径。NivuFlow 650可在整个双向流量范围内运行，不会造成阻塞或水头损失，一系列的NIVUS传感器型号可实现在最广泛的应用范围内进行流量测量。
1 流量原理
超声波时差法流量计为速度-面积法流量计。测量流量Q需要测量两个因素：平均流速和过流面积。 采用以下通用计算公式：
Q = v(平均) • A
1.1 流速的精确测量 (v)

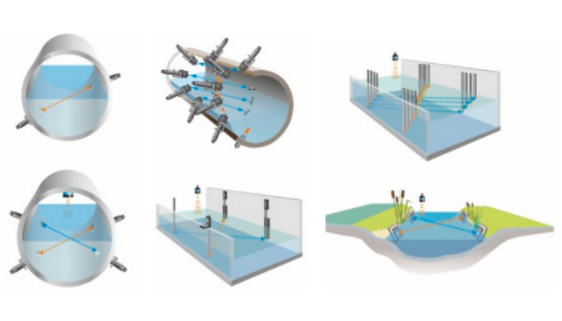

超声波时差法流量计采用声学时差法流速仪测量流速。其原理是与流速方向成一定的夹角（通常45度）安装一组两个流速传感器，两个流速传感器互相发射和接收超声波。检测两个传感器（A和B）之间超声波信号的传播时间。顺着流动方向的传播时间t1比逆着流动方向的t2更短。两者的时间差与沿测量路径的平均速度Vm成正比。
通过声学时差法流速仪测得顺、逆流方向的超声波传输时间差。并带入下面的公式，得出这两组传感器之间连线的平均流速。
1.2 过流面积A的精确测量
固定安装式满管/非满管超声波时差法流量计用于满管/非满管的流量精确测量。需要设置液位计，精确测量液位的波动情况。

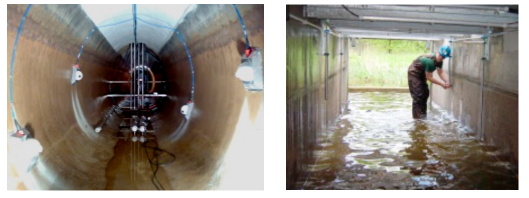

2 应用领域
适合使用的领域：
l 地表水的测量，如河流、渠道；
l 灌溉系统；
l 排水系统；
l 冷却水、工艺用水；
l 水电站、压力钢管监测、涡轮机效率监测等等。
3 产品特点

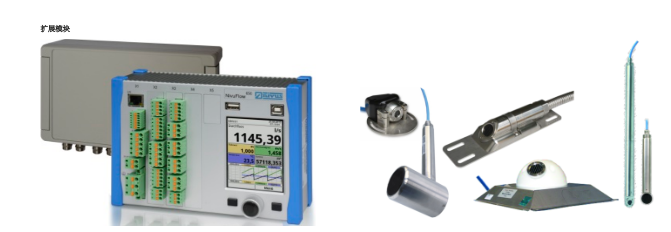

NivuFlow 650固定安装式满管/非满管超声波时差法流量计可以实时测量流量、液位、水温等。产品有如下特点：
l 单路径或多路径测量，使用扩展模块最多达32条测量路径；
l 由于直观、现代的操作理念，可快速简便地进行初始启动；
l 品种多样的NIVUS传感器确保了每种测量应用的适用性；
l 通过互联网进行在线连接/数据传输和远程维护；
l 通过通用接口简单地集成到现有控制系统中；
l 适合户外使用的防风雨版本；
l 符合EN ISO 6416和EC 60041标准
在要求很高的应用中，传播时间差法是一种易于理解和成熟的流量测量方法，无需构造诸如堰或水槽等测量结构。
NivuFlow 650专门开发用于克服与复杂渠道轮廓、水位变化和偏斜流动相关的顽固问题，通过我们高度灵活的速度测量路径配置选项来实现精确测量。
4 操作方式
通过液晶显示器旁边的旋钮，选择菜单进行设置。
5通讯方式
NF750通讯方式为MODBUS 485/232，4-20mA，MODBUS TCP，用通讯电缆或外置DTU设备上传。

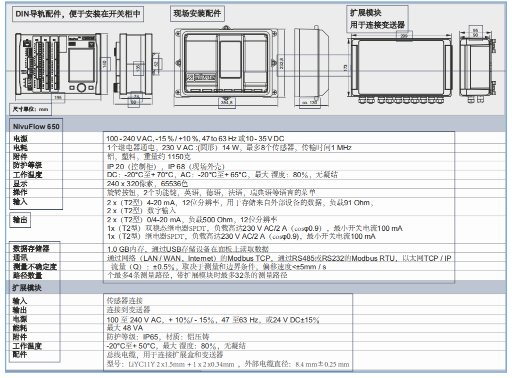

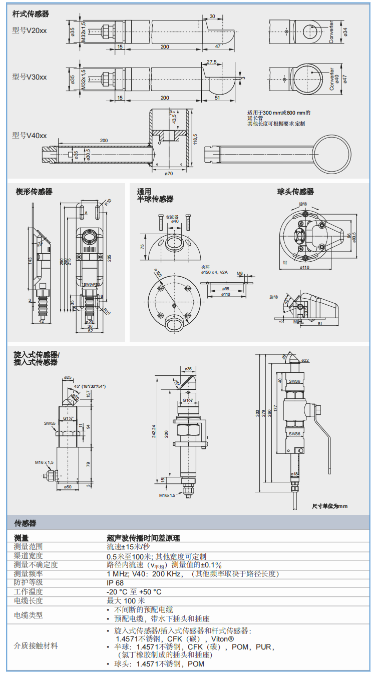

6 变送器和传感器的外形尺寸
6 产品性能参数
--------------
鉴于排水管网流量和液位测量的复杂性，如果您有测量需求，建议您通过电话、微信或微信公众号直接联系我们。我们将根据您的测量需求和预算范围，选择合适的流量计和安装方式，并可以提供后续的数据分析等增值服务。
我们非常乐意接受各种挑战，并和全球顶尖的测量和仪表工程师团队一起为您提供持续的技术服务，协助您解决这些难题。
---------
