1 流量测量要求

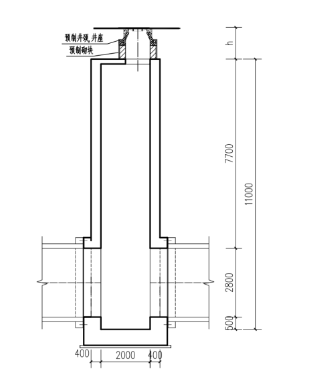

某一线城市污水处理厂迁建项目的主线进水管道的管径d3000（钢筋混凝土管内衬PE板）、管道埋深约13米，流速约1.3～1.5m/s。检查井位于绿化带内。

 根据当地水务局的要求，在此污水厂外管网设置流量测量系统。根据要求，

• 流量测量平均误差小于等于1%；

• 能测非满流情况下流量；

• 具备瞬时流量、累计流量、液位、温度上传功能；

• 采集频率可调，并建立流量监控系统；

• 每年将流量计取出，做校正。

拟定测量点的特点为：

•  流速高于1.0m/s，液位在满管与非满管之间波动；

• 现场无市电供电；

• 硫化氢浓度高；

• 1区防爆；

• 水质变化大，水中杂质多；

• 特别要求传感器维护时，维护人员不能下井，以防出现安全事故。

2 流量计的选择

根据本微信公众号之前的分析文章：“三种不同超声波流量计的对比：NIVUS多普勒、NIVUS互相关和NIVUS时差法”，如果流量测量平均误差小于等于1%，只能选择超声波互相关流量计为主的测量方法。

互相关流量计的安装方式可以分为底部安装和顶部安装两种方式。各有优缺点。

（1）底部安装：

     优点：精度高，测量数据稳定；

     缺点：管道需要设有旁路或者可以关闭，否则不方便检修传感器维修；设置中需要考虑沉淀物的影响。

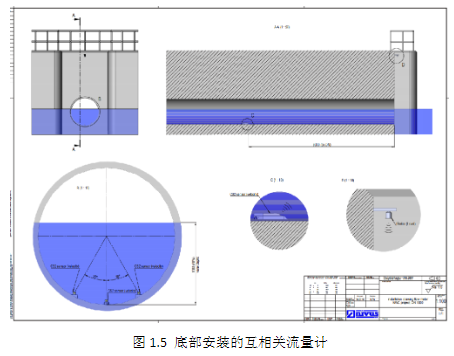

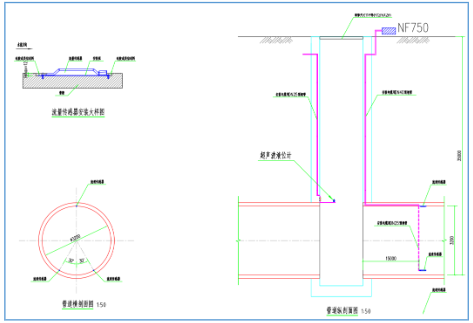

图1.5 底部安装的互相关流量计

（2）顶部安装

也可以采用顶部安装的方式。此时，互相关流量计安装在管道顶部，向下测量。可以同步测量流量、液位和污泥界面。

优点：安装和维修方便；

缺点：非满管时无法测量。

3 解决方案

采用互相关+雷达流量计的混合测量方法。

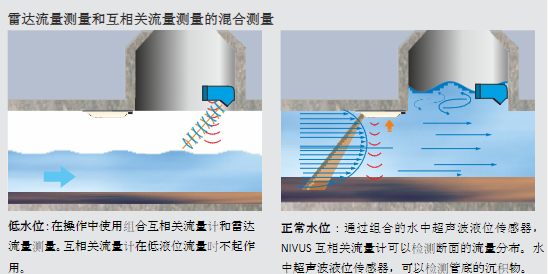

在同一测量系统中结合互相关流量计与雷达流量计的两种流量测量技术，使用同一个变送器：使用雷达的非接触式表面速度测量，顶部互相关流量计测量剖面流速，

• 满管时：互相关流量计进行测量；

• 非满管时：互相关流量计无法测量，自动切换为雷达流量计测量。

互相关流速传感器采用滑杆安装，检修时可以提到检查井口，方便维护传感器。

4 供电和数据上传方式

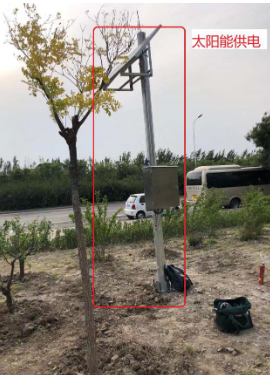

互相关+雷达流量计的混合测量，目前尚无法采用电池供电的便携式安装，市电或太阳能供电。现场不具备市电供电条件，因此选择太阳能供电，数据无线上传云平台。

5 设置参数

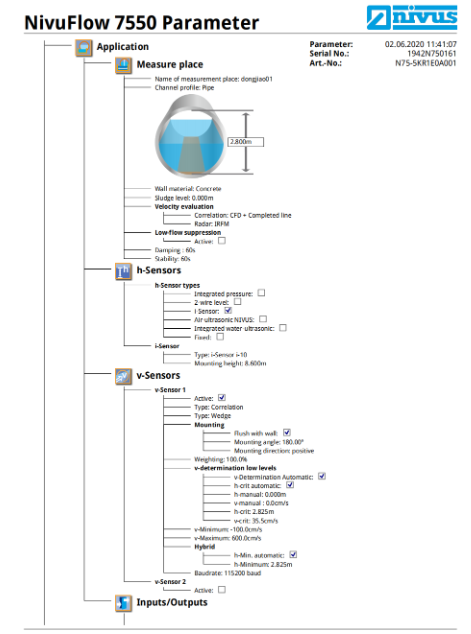

参数设置文件，如下图。

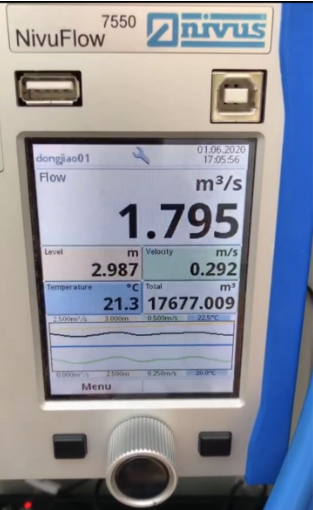

6 现场测量数据

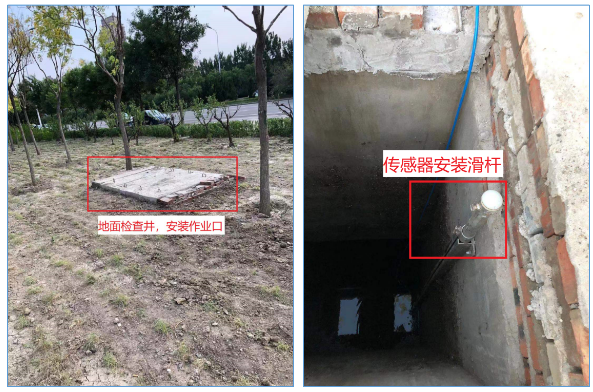

7 现场安装照片
