产品简介:用于截流井液位控制等设备的 NDW 倾角流量计


(NDW 2倾角流量计基于MEMS技术(Micro-Electro-Mechanical System,MEMS, 即微机电系统)进行重力倾角测量(旋转角测量),通过使用Q/h关系和检测到的截流井液位控制设备堰板的角度和其他可移动/可倾斜部件(如闸板或滑阀),以便确定溢流流量和其他流量。)



排水管网和和水体的流量和液位测量是行业的痛点、技术难点和关注热点。和同行的线下沟通中,我们发现普遍对流量测量存在某些误区。为了系统的介绍排水管网和水体的流量和液位测量,每周NIVUS的微信公众号将分别介绍一篇主旨文章、一篇相关产品简介、一篇典型案例、一篇拓展应用和一篇有问有答。



您有任何的流量和液位测量的难题,请电话、微信或微信公众号留言联系我们。我们将在“有问有答”专栏回答大家关心的问题。


NDW 2倾角流量计基于MEMS技术(Micro-Electro-Mechanical System,MEMS, 即微机电系统)进行重力倾角测量(旋转角测量),通过使用Q/h关系和检测到的截流井液位控制设备堰板的角度确定溢流流量。

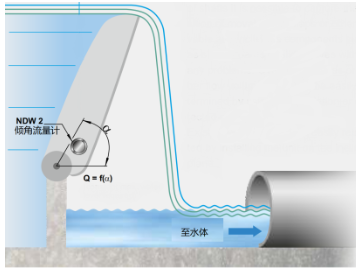

1、测量原理



NDW 2倾角流量计通过在不使用轴的情况下检测截流井液位控制设备,如堰门等的倾斜度,可以精确捕捉堰板或其他可移动和可倾斜部件(如闸板或滑阀)的位置;并通过使用 Q/h关系和检测到的角度轻松确定溢流流量或其他流量。



NDW2倾角流量计将高精度和操作安全性与坚固的设计相结合;由于测量原理不使用任何可移动部件,因此紧凑型单元无磨损,因此即使在洪水条件下也能提供可靠的测量结果。通过将NDW 2倾角流量计安装在斜面上,可以轻松地改装现有的堰板等设备。



NDW2倾角流量计提供与倾斜角度(0-90°或 0-60°)对应的4-20mA信号,以获得溢流流量数据。配合后续设备(如HydraulicCalculator Plus、NivuContant Plus、NivuFlow、NivuLog或PCS/SCADA系统)等来计算准确的溢出量。

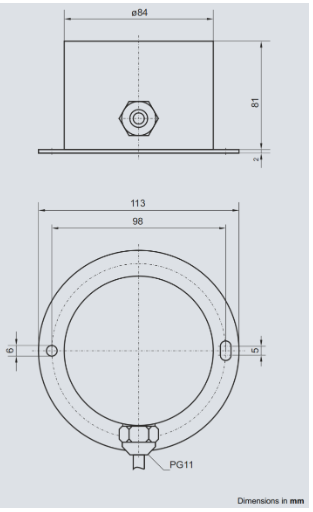

2、外形图





3、技术参数



NDW倾角流量计可以采用标准配置和防爆配置。技术参数具体如下。

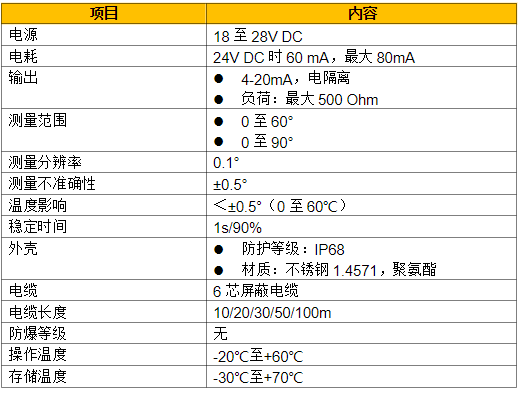

3.1 NDW标准配置

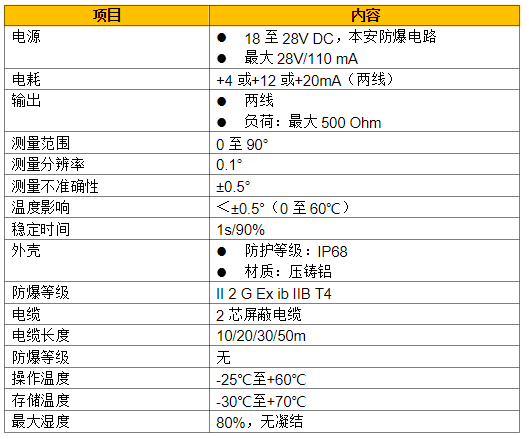

3.2 NDW-EX防爆配置






4、技术优势

  • 防爆等级达到II 2 G Ex ib IIB T4;

  • 无活动部件和磨损部件,设备寿命长;

  • 防腐蚀设计;

  • 坚固的设计;

  • 高测量精确度;

  • 免维护;

  • 高可靠;

  • 高操作安全;

  • 防护等级达到IP68,可以完全浸入水中;

  • 环境友好。

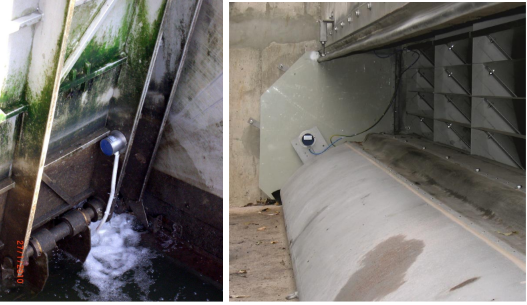

5、现场使用照片




鉴于排水管网和水体的流量和液位测量的复杂性,如果您有测量需求,建议您通过电话、微信或微信公众号直接联系我们。我们将根据您的测量需求和预算范围,选择合适的流量计和安装方式,并可以提供后续的数据分析等增值服务。



我们的观点:不仅要了解产品性能,更重要的看到实际使用的效果;不仅仅关注测量精度,更重要的是设备的广适应、少维护、数据质量稳定可靠。我们欢迎各位朋友联系我们,进行现场的测量或比对,以便您更深入的了解NIVUS的各类产品。



我们非常乐意接受各种挑战,并和全球顶尖的测量和仪表工程师团队一起为您提供持续的技术服务,协助您解决这些难题。
