典型案例:大型污水处理厂进水箱涵的流量测量

典型案例:大型污水处理厂进水箱涵的流量测量



1 应用场景

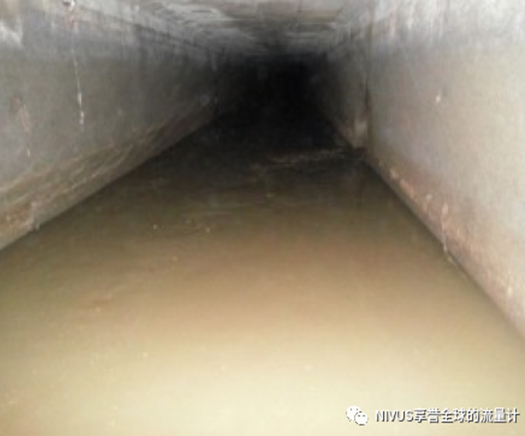

➦ U型混凝土渠道,尺寸为2,500 x 2,500 mm(宽x高),带有旱季流导槽;

➦ 部分充满;

➦ 非常高的排放动态;

➦ 夜间入流入渗的沉积风险。



2 测量任务

  测量污水处理厂的流量;

  从40至200 cm液位的高排放动态,仍需要实现最高精度的流量测量。



3 解决方案

➤ 使用带三个CS2互相关流速传感器的NF750变送器的流量测量系统;

➤ 由于存在沉积风险,传感器安装在楔形支座上;

➤ 直接安装在传感器上的电缆保护装置,可防止由于老鼠啃咬或类似情况造成的损坏。

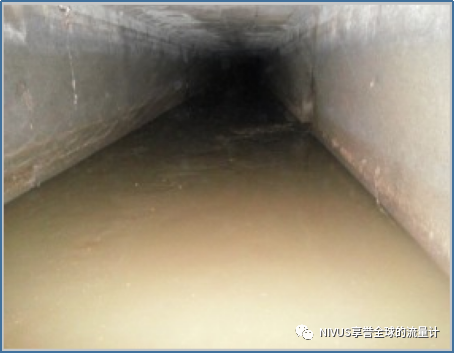

典型案例:大型污水处理厂进水箱涵的流量测量(图2)


4 优点

✔ 内置预设渠道轮廓,易于编程;

✔ 由于使用了三组流速传感器,因此可以达到要求的流量测量精度;

✔ 通过2个模拟输出实现测量值的高分辨率,具有不同的标度,分别适用于旱季和雨季的流量测量。
