应用案例：格栅前后的液位差测量

1 应用场景

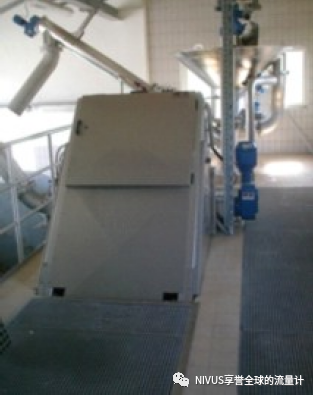

➞ 格栅检查井的尺寸为800 x 800mm（宽x高）；

➞ 低成本安装液位传感器；

➞ 运行中，检查井盖不能打开；

➞ 要求达到防爆区ATEX 1区。

2 测量任务

➥ 测量格栅前后液位，以便计算设备运行切换的阈值；

➥ 最大回水时，须激活紧急旁路；

➥ 应显示液位差、格栅前和格栅后液位；

➥ 将实际测量值和切换点信息传输到后续PLC控制。

3 解决方案

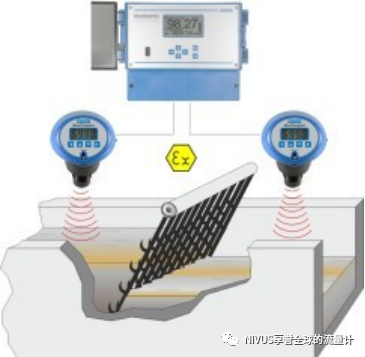

➦ 将两个ATEX 1区本安型的NivuCompact超声波液位计与 NivuCont Plus 变送器结合使用，可以轻松、舒适且经济地进行应用；

➦ 系统配置为纯文本菜单，整个应用程序只需几个设置即可参数化。

4 优点

√ 超声波传感器的盲区仅为12.5 cm，安装不受影响；

√ 变送器中集成了完整的控制算法，不需要外置PLC，无需额外的复杂的编程。
