应用案例：高水力冲击负荷的雨水管流量测量

1 项目背景

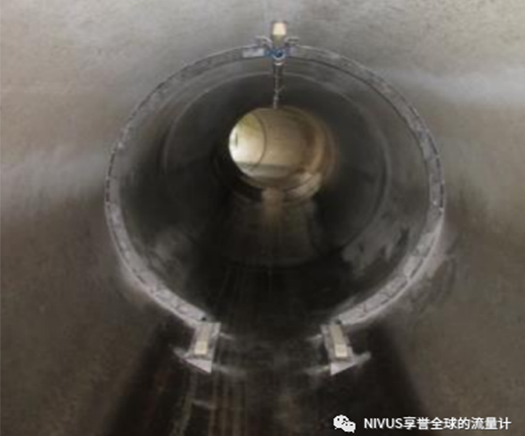

◆ 圆形混凝土管道，尺寸为DN1200mm；

◆ 介质为雨水；

◆ 满管与非满管交替，高水力冲击负荷；

◆ 实时测量流量和液位变化。

2 测量任务

❶ 适应高水力冲击负荷的测量条件；

❷ 在满管和非满管条件下获得高测量精度；

❸ 流量计的维护工作量低。

3 解决方案

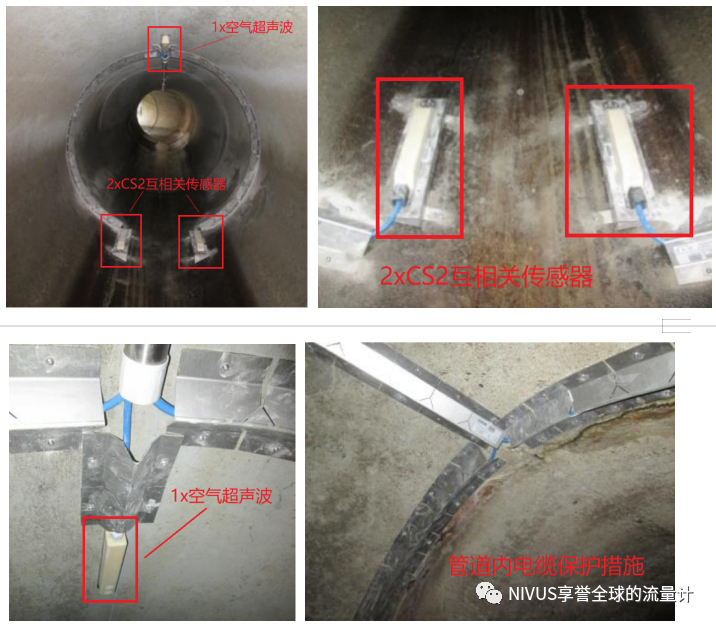

➤ 采用1×NF750变送器+2×CS2互相关传感器+1×空气超声波的组合流量和液位测量系统；

➤ 2×CS2互相关传感器确保流量测量的高精度；

➤ CS2互相关传感器和1×超声波液位计实现液位的冗余测量；

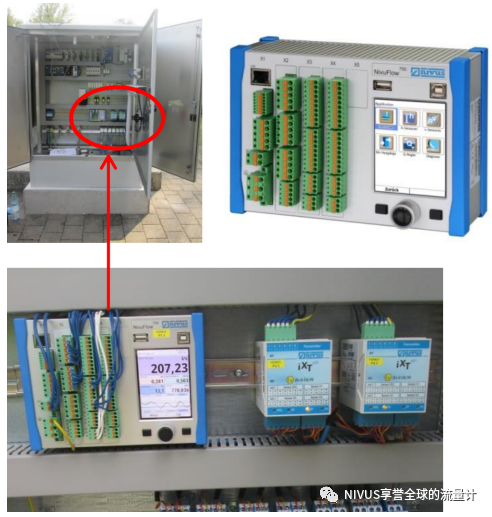

➤ 所有传感器通过电缆连接到NF750变送器；

➤ NF750变送器的流量、流速、液位、累计流量和水温等数据，通过通讯电缆，采用ModBus 485接口通讯。

4 优点

✔ 高测量精度；

✔ 系统高可靠性；

✔ 系统维护间隔长达1年以上。
